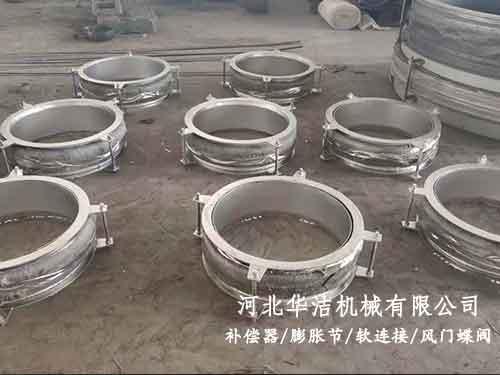

補償器種類有軸向型、橫向型和角向型等，不同補償器種類對于補償器兩側固定支架的設計安裝要求不同：

　　一、軸向型補償器兩側固定支架的設計安裝要求

　　1、安裝軸向型補償器的管段，在管道的盲端、彎頭、變截面處，裝有截止閥或減壓閥的部位及側支管線進入主管線入口處，要設置主固定支架。主固定支架要考慮波紋管靜壓推力及變形彈性力的作用。
　　管道上述部位外，可設置中間固定支架。中間固定支架可不考慮壓力推力的作用。

　　2、在管段的兩個固定支架之間，僅能設置一個軸向型補償器。

　　3、固定管架和導向管架的分布：補償器一端應靠近固定管架，若過長則要按一導向架的設置要求設置導向架，其它導向架的間距需要計算。
　　當補償器壓縮變形時，此管段管道壓力（MPa）與對應于波紋管平均直徑的面積（cm²）的乘積需加上補償器軸向剛度（N/mm）與補償器額度位移量的乘積；拉伸變形時，此管段管道壓力（MPa）與對應于波紋管平均直徑的面積（cm²）的乘積需減去補償器軸向剛度（N/mm）與補償器額度位移量的乘積。當管道壁厚按標準壁厚設計時，導向間距可按有關標準選取。

　　二、橫向型及角向型補償器兩側固定支架的設計安裝要求

　　1、裝在管道彎頭附近的橫向型補償器，兩端各設一導向支座，其中一個是平面導向管座，其上、下活動間隙需計算。

　　2、角向型補償器需兩個或三個一組配套使用，用以吸收管道的橫向位移，對Z形和L形管段兩個固定支架之間，只允許安裝一個橫向型補償器或一組角向型補償器。此時平面鉸鏈補償器的軸線垂直于彎曲管段形成的平面（萬向鉸鏈補償器不受此限定）。
　　裝有一組補償器的管段，其平面導向架的間隙需計算。但是補償器長度L應為兩補償器鉸鏈軸之間的距離，不包括L長度在內的垂直管段的熱膨脹量△X是整個垂直管段的熱膨脹量。

　　3、補償器兩側固定支架應接近補償器，支架的型式應使補償器能定向運動。
